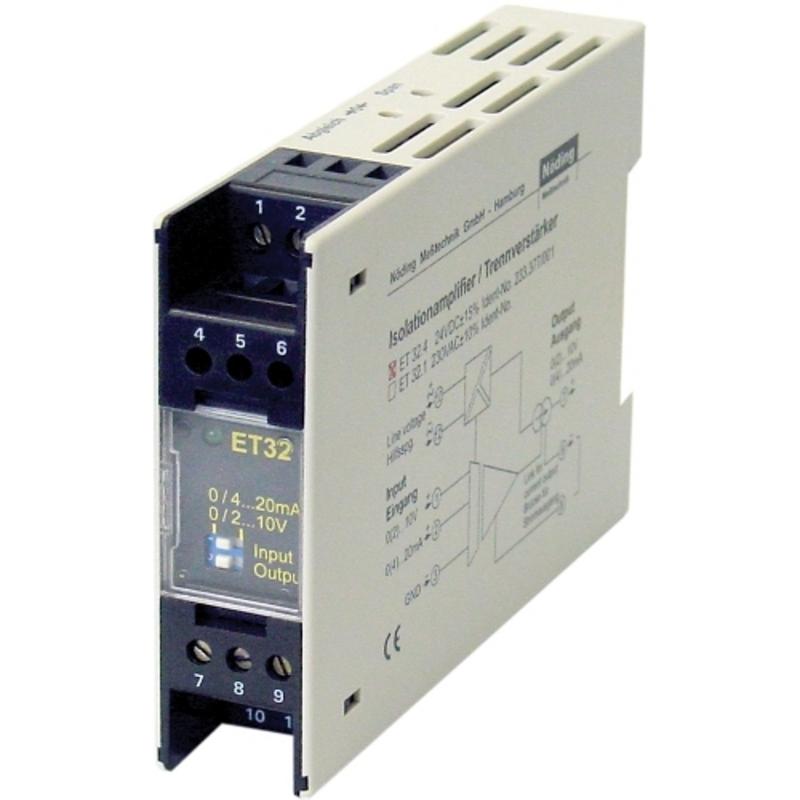

Trennverstärker ET32

Features

22,5 mm Gehäuse für Tragschienenmontage
Hilfsspannung 230 V AC oder 24 V DC
Betriebsanzeige durch LED
cUL Zulassung für 24 V DC Ausführung
Ein- / Ausgang 0(4)...20 mA / 0(2)...10 V
Galvanische Trennung zwischen Eingang / Ausgang / Hilfsspannung

Beschreibung

Der Trenn- und Isolationsverstärker ET 32 wird zur galvanischen Trennung von Analogsignalen verwendet und ermöglicht die Umwandlung von 0(4)...20 mA in 0...10V und umgekehrt.

Trennverstärker anfragen

Anwendung
Technische Daten
Dokumentation
Zertifikate

Anwendung:

Galvanische Trennung und Umwandlung von Analogsignalen

Stromeingang	0(4)...20 mA, umschaltbar, Ri = 43 Ω, max 100 mA
Spannungseingang	0(2)...10V, umschaltbar, Ri = 40 kΩ, max 100 V
Stromausgang	0(4)...20 mA, umschaltbar, Bürde max. 400 Ω, ± 20 mA, Bürde ≤ 150 Ω
Spannungsausgang	0(2)…10 V, umschaltbar, max. 5 mA
Hilfsspannung	230 V AC ± 10%, oder 24 V DC ± 15%, < 3VA
Genauigkeit	≤ ± 0,3 % FS @ 25 °C
Ausgleichszeit	< 40 ms
Arbeitstemperatur	-10…50 °C
Temperatureinfluss	≤ ± 0,01 % FS/K
Gehäuse	Makrolon 8020 UL94V-1
Schutzart	IP30, Klemmen IP20
